Bij het meten van vloeistofniveaus in tanks, putten, reservoirs of open water wil je een oplossing die betrouwbaar, nauwkeurig en onderhoudsarm is. Zeker in omgevingen waar vuil, schuim of damp de meting kunnen beïnvloeden. In zulke situaties is een onderdompelbare niveautransmitter vaak de meest robuuste keuze. Maar hoe werkt zo’n transmitter precies en waar moet je op letten bij de selectie?
Wat is een hydrostatische niveautransmitter?
Een onderdompelbare niveautransmitter is een druksensor die het niveau van een vloeistof meet op basis van hydrostatische druk. De transmitter wordt ondergedompeld in het medium en registreert de druk die de vloeistof op het meetelement uitoefent.
Deze hydrostatische druk neemt toe naarmate de vloeistofkolom boven de sensor hoger wordt. Die druk wordt vervolgens omgezet in een elektrisch signaal (meestal 4–20 mA of digitaal) dat door een PLC, datasysteem of regelsysteem kan worden uitgelezen.
Formule:
P = ρ × g × h
(waarbij P = druk, ρ = vloeistofdichtheid, g = zwaartekracht en h = vloeistofhoogte)
De vorm van de tank speelt geen rol: de transmitter meet alleen de hoogte van de vloeistofkolom en de dichtheid van het medium.
Waarom luchtdrukcompenstatie bleangrijk is
Een veelgestelde vraag bij hydrostatische drukmeting is:
“Wat gebeurt er met de meting als de luchtdruk verandert?”
Atmosferische druk oefent immers ook kracht uit op het vloeistofoppervlak. Zonder compensatie zou een weersverandering of hoogteverschil je meting beïnvloeden.
Daarom zijn de meeste onderdompelbare niveautransmitters voorzien van een ontluchtingsslang in de kabel. Die laat de sensor “meebewegen” met de luchtdruk, zodat de transmitter alleen de werkelijke druk van de vloeistofkolom meet.
Voordelen van onderdompelbare niveautransmitters
- Continue, real-time niveaumeting: In tegenstelling tot vlotterschakelaars geven transmitters een constant analoog of digitaal signaal.
- Betrouwbaar in veeleisende omgevingen: Dankzij corrosiebestendige materialen zoals RVS 316, titanium of PTFE.
- Breed inzetbaar: Geschikt voor schoon water, afvalwater, slurries, oliën en zelfs agressieve chemicaliën.
- Eenvoudige installatie: Geen doorvoer of montageflens nodig, gewoon onderdompelen en aansluiten.
Typische toepassingen
- Water en afvalwater: grondwaterputten, reservoirs, rioolstations
- Industrie en chemie: opslagtanks voor chemicaliën, olie en brandstoffen
- Landbouw: irrigatie- en mestniveaubewaking
- Voeding & drank: procestanks, silo’s en batchsystemen
Waar let je op bij de selectie van een niveautransmitter?
De juiste keuze begint met een goed begrip van de toepassing. Stel jezelf de volgende vragen:
- Wat is het meetbereik? De sensor moet geschikt zijn voor de volledige vloeistofhoogte.
- Wat is het type medium? Dichtheid, chemische samenstelling en vervuilingsgraad bepalen het materiaal van de sensor.
- In welke omgeving wordt gemeten? Denk aan temperatuur, explosieveiligheid en installatiecondities.
- Welke nauwkeurigheid heb ik nodig? Afhankelijk van de toepassing zijn toleranties van ±0,1–0,25% gebruikelijk.
Dwyer-oplossingen bij Hitma
Hitma levert verschillende onderdompelbare niveautransmitters van Dwyer Omega, elk geschikt voor specifieke toepassingen:

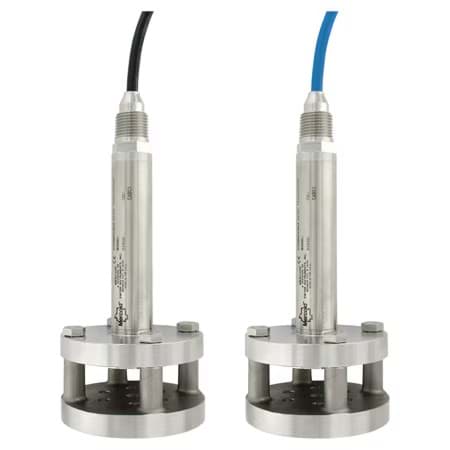

Een robuuste transmitter met RVS 316-membraan en beschermkooi tegen verstopping. Uitgerust met dubbele overspanningsbeveiliging tegen bliksem en spanningspieken.
Kenmerken:
- Onderhoudsvrij filter tegen vocht en vuil
- Trekvaste kabel (270 lb) met chemische bestendigheid
Toepassingen: afvalwater, slib chemicaliën, olietanks, reservoirs.
- PBLTX: Voor explosiegevaarlijke omgevingen
Deze transmitter is ontworpen voor intrinsieke veiligheid en Atex-gecertificeerd voor gebruik in gevaarlijke zones.
Toepassing: explosieveilige afvalwater- en chemieomgevingen
- FBLT: Voor vervuilde of stroperige vloeistoffen
Voorzien van een PTFE-gecoate vlakke membraantip die verstopping voorkomt. Het ingebouwde filter beschermt de sensor tegen vocht en de smalle RVS 316 behuizing garandeert duurzaamheid.
Toepassing: rioolstations, industriële slurries, stortplaatsen, olie- en slibtanks
Samenvattend
Een hydrostatische niveautransmitter is een slimme en betrouwbare oplossing voor continue niveaumetingen in vloeistoffen. Of het nu gaat om afvalwater, olie, chemicaliën of procesvloeistoffen, met de juiste transmitter zorg je voor efficiëntie, veiligheid en inzicht in je proces.
Wil je weten welke transmitter het beste past bij jouw toepassing? Neem contact met mij op voor persoonlijk advies.
