Het nauwkeurig meten van vloeistofniveaus is een cruciaal onderdeel van veel industriële processen. Of het nu gaat om waterbehandeling, opslag van chemicaliën of het gebruik van koelsystemen: zonder betrouwbare niveaumeting komen veiligheid, efficiëntie en procescontinuïteit al snel in gevaar. In dit blog neem ik je mee langs zes veelgebruikte technieken voor niveaumeting inclusief concrete toepassingen.
Wat is een niveausensor?
Met een niveausensor meet je het niveau meet van vloeistoffen, poeders of bulkgoederen in bijvoorbeeld tanks, silo’s of procesinstallaties.
Afhankelijk van de applicatie kan dit een puntschakeling zijn (bijvoorbeeld een hoog- of laagniveau detectie), of continue meting, waarbij het niveau doorlopend wordt gemonitord
Typische toepassingen zijn tankniveaumeting, pompbesturing en beveiliging tegen overvullen of drooglopen.
Vragen over niveaumeting
In de praktijk krijg ik vaak vragen over niveaumeting, zoals:
- Welke niveausensor past het beste bij mijn installatie?
- Wat werkt nog betrouwbaar bij vervuiling of dampvorming?
- Welke techniek kies je voor een gesloten tank of juist een open bassin?
Er is geen enkele oplossing die voor elke toepassing geschikt is. Sommige technieken, zoals vlotterschakelaars en puntsensoren, bieden een eenvoudige en betrouwbare aan/uit-regeling. Andere technologieën, zoals onderdompelbare druktransmitters en ultrasone, capacitieve, differentiaaldruk- en radarsystemen, maken juist continue niveaumeting mogelijk in steeds complexere omstandigheden.
De keuze van de juiste niveaumeter hangt sterk af van het medium én de procesomstandigheden, zoals druk, temperatuur en opbouw van vervuiling.
Het is essentieel om te begrijpen hoe elke techniek werkt en waar deze het beste tot zijn recht komt. Alleen dan kun je zorgen voor nauwkeurige metingen, een efficiënt werkend systeem en een betrouwbare oplossing op de lange termijn.
6 technieken niveaumeting
Hieronder neem ik 6 veelgebruikte niveaumetingstechnieken met je door.
1. Vlotterschakelaars: eenvoudige oplossing voor niveaudetectie
Vlotterschakelaars en andere puntsensoren worden gebruikt om een specifiek niveau te detecteren, bijvoorbeeld wanneer een tank vol of leeg raakt. Ze meten dus niet continu, maar schakelen zodra een grenswaarde wordt bereikt.
De werking is gebaseerd op drijfvermogen: een vlotter beweegt mee met het vloeistofniveau en activeert een schakelcontact.
Door hun eenvoud en betrouwbaarheid worden deze sensoren veel toegepast in onder andere waterbehandeling, chemie en olie & gas.
Praktijkvoorbeeld: datacenters
In datacenters zijn betrouwbare koelsystemen essentieel. Denk aan koelwatercircuits, koeltorens en condensopvang.
Vlotterschakelaars worden hier vaak ingezet om het niveau in opvangbakken of tanks te bewaken. Zodra het niveau stijgt, wordt automatisch een pomp geactiveerd om overtollig water af te voeren. Ook fungeren ze als beveiliging bij te hoge of te lage niveaus.
Een simpele oplossing, maar cruciaal voor de bedrijfszekerheid van het systeem.
2. Onderdompelbare druktransmitters: continue niveaumeting in vloeistoffen
Voor continue niveaumeting in tanks, putten en reservoirs zijn onderdompelbare druktransmitters een veelgebruikte oplossing.
Deze sensoren meten de hydrostatische druk van de vloeistofkolom boven de sensor. Naarmate het niveau stijgt, neemt de druk toe en dat wordt vertaald naar een continu meetsignaal.
Dankzij hun robuuste constructie en corrosiebestendige materialen zijn ze geschikt voor uiteenlopende toepassingen, van schoon water tot afvalwater en chemische vloeistoffen.
Praktijkvoorbeeld: water- en afvalwaterbeheer
In waterzuiveringsinstallaties en rioolgemalen worden deze transmitters gebruikt om niveaus in putten en bassins continu te monitoren.
Wanneer het niveau een bepaalde waarde bereikt, kunnen pompen automatisch worden aangestuurd om het water verder te transporteren. Zo blijft het proces gecontroleerd en voorkom je overbelasting of stilstand.
3. Differentiaaldruk: nauwkeurig meten in gesloten tanks
In gesloten of onder druk staande tanks is differentiaaldruk vaak de beste oplossing voor niveaumeting. Hierbij wordt het drukverschil gemeten tussen de onderzijde en bovenzijde van de tank. Dit verschil is direct gerelateerd aan het vloeistofniveau.
Deze techniek is robuust en zeer geschikt voor industriële toepassingen waar andere sensoren minder goed functioneren.
Praktijkvoorbeeld: industriële tanks
In procesinstallaties worden differentiaaldruktransmitters veel gebruikt voor tankniveaumeting in gesloten systemen.
Het meetsignaal wordt ingezet voor procesbewaking, alarmering en het automatisch aansturen van pompen of kleppen. Door de hoge betrouwbaarheid is dit een veelgekozen oplossing in onder andere de chemische industrie en waterbehandeling.

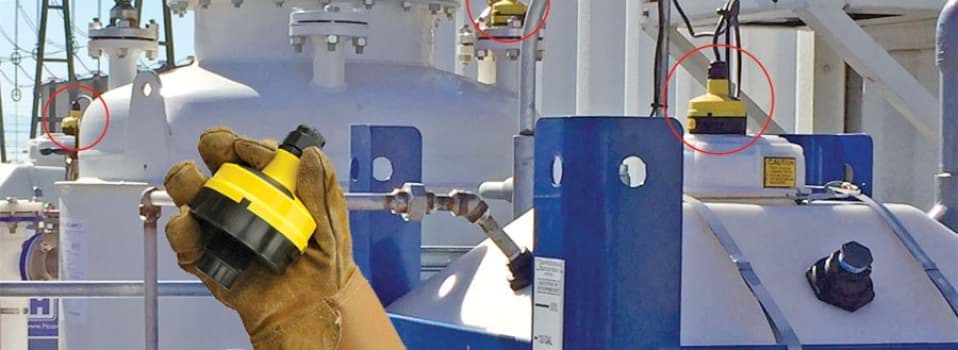

4. Ultrasone niveaumeting: meten zonder contact
Ultrasone sensoren meten het niveau zonder contact met de vloeistof. Ze zenden geluidsgolven uit en meten de tijd totdat de echo terugkeert vanaf het oppervlak.Dit maakt ze bijzonder geschikt voor toepassingen waarbij contact met het medium ongewenst is, bijvoorbeeld bij agressieve of vervuilde vloeistoffen.
Praktijkvoorbeeld – papier- en pulpindustrie
In de papierindustrie worden tanks gebruikt voor water, chemicaliën en pulp, vaak onder wisselende omstandigheden met kans op vervuiling.
Ultrasone sensoren worden hier boven de tank geplaatst en meten het niveau zonder contact. Dit voorkomt problemen door aankoeking of slijtage en zorgt voor betrouwbare metingen met weinig onderhoud.
5. Capacitieve niveaumeting: flexibel bij verschillende media
Capacitieve sensoren meten veranderingen in elektrische capaciteit wanneer materiaal de sensor raakt of omringt.
Hierdoor zijn ze breed inzetbaar: van vloeistoffen tot poeders en bulkgoederen, en zowel als puntschakelaar of voor continue meting.
Praktijkvoorbeeld – voeding- en drankenindustrie
In de voedingsmiddelenindustrie is nauwkeurige niveaumeting essentieel voor productkwaliteit en hygiëne.
Capacitieve sensoren worden hier toegepast voor het meten van bijvoorbeeld siropen, zuivelproducten of droge ingrediënten. Zelfs bij
aankoeking of variërende producten blijven ze betrouwbaar functioneren.
6. Radarniveaumeting: betrouwbaar onder extreme omstandigheden
Radar is een van de meest geavanceerde technieken voor niveaumeting. De sensor gebruikt elektromagnetische golven om het niveau
contactloos te bepalen.
Omdat radar nauwelijks wordt beïnvloed door temperatuur, druk, damp of turbulentie, is het een zeer betrouwbare oplossing in complexe
processen.
Praktijkvoorbeeld – olie- en gasindustrie
In opslagtanks voor olie, brandstoffen of chemicaliën zijn de omstandigheden vaak uitdagend: dampvorming, temperatuurverschillen en
drukvariaties.
Radartransmitters blijven onder deze omstandigheden nauwkeurig meten en worden daarom veel ingezet voor voorraadbeheer, procescontrole
en veiligheidssystemen.
De juiste niveaumeting begint bij je proces
Samenvattend: Elke techniek heeft zijn eigen sterke punten. Welke oplossing het beste past, hangt af van factoren zoals:
- type medium
- druk en temperatuur
- vervuiling of aankoeking
- gewenste nauwkeurigheid
Door deze vooraf goed te analyseren, voorkom je storingen en kies je een oplossing die ook op de lange termijn betrouwbaar
blijft.
Meer weten over niveaumeting?
Wil je weten welke niveausensor het beste past bij jouw toepassing? Of loop je tegen een specifieke uitdaging aan bij het meten van niveaus in tanks of installaties?
Neem gerust contact met me op.
